รายละเอียดสินค้า
สถานที่กำเนิด: มณฑลเสฉวน
ชื่อแบรนด์: Xidao
ได้รับการรับรอง: SAE J1772
หมายเลขรุ่น: XD-DC-1600KW
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: negotiate
รายละเอียดการบรรจุ: บรรจุภัณฑ์กล่องไม้
เวลาการส่งมอบ: 15-30 วันทำการ
เงื่อนไขการชำระเงิน: แอล/C, ที/ที
สามารถในการผลิต: 5000 ต่อเดือน
แบบอย่าง: |
แท่นชาร์จแบบระบายความร้อนด้วยของเหลว |
แรงดันไฟฟ้าขาเข้า AC: |
ระบบสามเฟสห้าสาย |
กระแสไฟขาออก: |
0~600A |
ตัวประกอบกำลัง: |
≥0.99 (50%PO เหนือเงื่อนไขอินพุต) |
ประสิทธิภาพ: |
≥96% (ประสิทธิภาพสูงสุด) |
วิธีการวัด: |
การวัดแอมมิเตอร์ DC (เกรดความแม่นยำ: 0.5) |
วิธีการทำความเย็น: |
การระบายความร้อนด้วยอากาศบังคับ + การระบายความร้อนด้วยของเหลว |
เกรดการป้องกัน: |
IP54 |
แบบอย่าง: |
แท่นชาร์จแบบระบายความร้อนด้วยของเหลว |
แรงดันไฟฟ้าขาเข้า AC: |
ระบบสามเฟสห้าสาย |
กระแสไฟขาออก: |
0~600A |
ตัวประกอบกำลัง: |
≥0.99 (50%PO เหนือเงื่อนไขอินพุต) |
ประสิทธิภาพ: |
≥96% (ประสิทธิภาพสูงสุด) |
วิธีการวัด: |
การวัดแอมมิเตอร์ DC (เกรดความแม่นยำ: 0.5) |
วิธีการทำความเย็น: |
การระบายความร้อนด้วยอากาศบังคับ + การระบายความร้อนด้วยของเหลว |
เกรดการป้องกัน: |
IP54 |

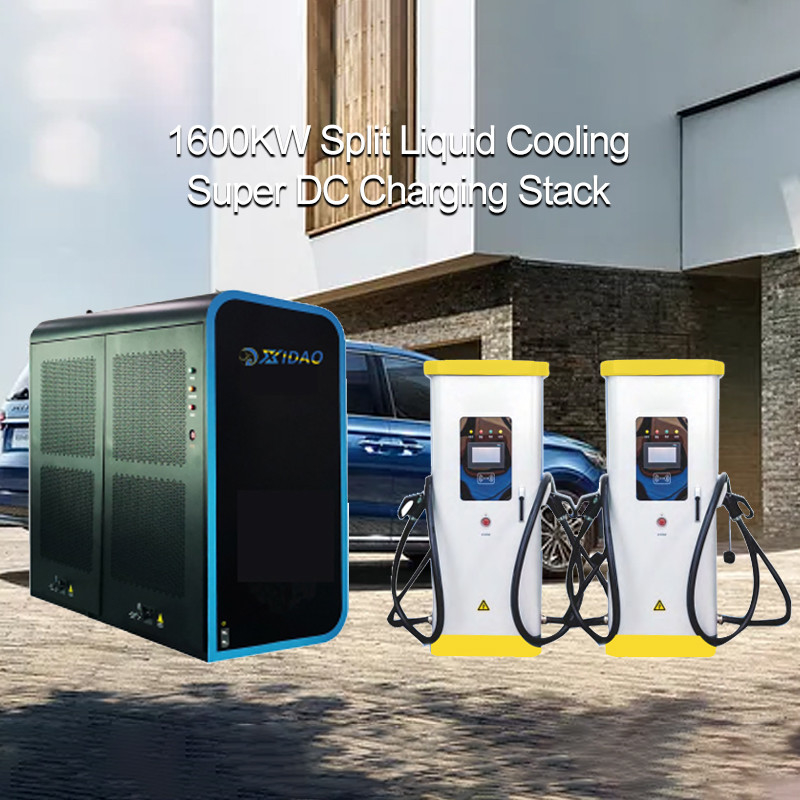

1600KW Split Liquid-Cooled Super DC Charging Stack CAN Communication/PLC (กำหนดเองได้) OCPP
สถานการณ์การใช้งาน
ด้วยการพัฒนาอย่างต่อเนื่องของอุตสาหกรรมรถยนต์พลังงานใหม่ รถยนต์พลังงานใหม่จะถูกนำไปใช้อย่างเต็มที่กับรถโดยสาร รถแท็กซี่ ยานพาหนะขนส่งสินค้า และยานพาหนะไปรษณีย์สัดส่วนของรถยนต์พลังงานใหม่ เช่น รถยนต์บรรทุกสินค้าขนาดใหญ่และยานยนต์วิศวกรรมก็เพิ่มขึ้นเช่นกันช่วงของยานพาหนะในประเทศก็เพิ่มขึ้นเช่นกัน และประสิทธิภาพการชาร์จของเสาชาร์จก็ช่วยให้ความต้องการสูงขึ้นและสูงขึ้นเช่นกัน
ในปัจจุบัน มาตรฐาน GB20234.3-2015 ระบุปืนชาร์จ เส้นผ่านศูนย์กลางภายนอกของสายเคเบิลที่ตรงกันคือประมาณ 40 มม. พื้นที่หน้าตัดของแกนอ่อนคือ 70 ม.ม. และความจุแบริ่งสูงสุดที่ระบุคือ 250Aอย่างไรก็ตาม ในกระบวนการใช้งานจริง ความร้อนที่เกิดจากลวดทองแดงของสายเคเบิลไม่สามารถแสดงการกระจายความร้อนได้ดี และเพื่อความปลอดภัยในการทำงานของระบบการชาร์จทั้งหมด ระบบควบคุมกองชาร์จจะจำกัดกระแสการชาร์จตามอุณหภูมิ เพื่อให้มีเสถียรภาพ การดำเนินการ.
เพื่อให้ทันกับความต้องการรถยนต์ไฟฟ้าล้วนที่เพิ่มขึ้น การสร้างเสาชาร์จไฟฟ้ากระแสตรงกำลังสูงจึงกลายเป็นข้อกำหนดบังคับ โดยมีกระแสไฟขาออกระหว่าง 300A-600A เพื่อให้รถยนต์ไฟฟ้าบริสุทธิ์กำลังสูงสามารถชาร์จเต็มได้ใน 15 -20 นาที.กองชาร์จทั่วไปไม่สามารถตอบสนองข้อกำหนดทางเทคนิคนี้ได้
แท่นชาร์จแบบระบายความร้อนด้วยของเหลว มาพร้อมกับระบบการชาร์จแบบระบายความร้อนด้วยของเหลว เพิ่มปืนชาร์จแบบระบายความร้อนด้วยของเหลว สายเคเบิลระบายความร้อนด้วยของเหลว โมดูลระบายความร้อน และระบบอื่นๆด้วยเส้นผ่านศูนย์กลางภายนอกของสายควบคุม 39 มม. ทำให้สามารถชาร์จกระแสสูงได้ถึง 600A และ 800Aอุณหภูมิถูกควบคุมให้ต่ำกว่า 55 ℃ ซึ่งปลอดภัยและเบาเพื่อให้บรรลุวัตถุประสงค์ในการชาร์จรถยนต์ไฟฟ้าขนาดใหญ่อย่างรวดเร็ว
| รายการ | ชื่อผลงาน | หมายเหตุ |
| แบบอย่าง | แยกการชาร์จ DC ระบายความร้อนด้วยของเหลว | |
| มิติของตู้หลัก | 2183*1163*1056.4มม | สูง * กว้าง * ลึก |
| มิติของตู้แยก | 1815*772*508มม | สูง * กว้าง * ลึก |
| แรงดันไฟฟ้าขาเข้า AC | 380V ± 15% | ระบบสามเฟสห้าสาย |
| ความถี่อินพุต AC | 45Hz~66Hz | |
| กำลังไฟ | Pe≤450kW | |
| แรงดันขาออก | 200-1000vdc (พลังงานคงที่ 300-1000vdc) | |
| กระแสไฟขาออก | 0~600A | |
| เพาเวอร์แฟกเตอร์ | ≥0.99 | 50%PO เหนือเงื่อนไขอินพุต |
| ประสิทธิภาพ | ≥96% | ประสิทธิภาพสูงสุด |
| วิธีการวัด | การวัดกระแสตรงแอมมิเตอร์ | เกรดความแม่นยำ: 0.5 |
| วิธีการทำความเย็น | การระบายความร้อนด้วยอากาศบังคับ + การระบายความร้อนด้วยของเหลว | |
| เกรดการป้องกัน | IP54 | |
| ระดับความสูง | ≤2000m | มันจะเริ่มลดค่าการทำงานในกรณีที่ 50℃ ข้างต้น และหยุดทำงานในกรณีที่ 70℃ |
| อุณหภูมิในการทำงาน | -20℃～50℃ | ไม่มีการควบแน่น |
| ความชื้นสัมพัทธ์ | 5%~95% | |
| อินเทอร์เฟซการสื่อสาร | 4G, RS485, CAN, อีเธอร์เน็ต (อุปกรณ์เสริม) | |
| วิธีการติดตั้ง | พื้นคง | |
| วิธีการเริ่มต้น | เริ่มรูดบัตรและสแกนรหัส | |
| รายการ | ประสิทธิภาพของปืนระบายความร้อนด้วยของเหลว | ตัวบ่งชี้พารามิเตอร์ |
| ประสิทธิภาพไฟฟ้า | พิกัดแรงดันไฟฟ้า | 1000V |
| สูงสุดความต้านทานฉนวนกระแสไฟขาออก | 600A | |
| 500MΩ(500VDC) | ||
| อินเตอร์เฟซการชาร์จ | GB/T20234.3-2015 อินเทอร์เฟซการชาร์จ DC | |
| ปืนชาร์จ | ปืนระบายความร้อนด้วยของเหลว 600A พร้อมสายไฟยาว 5 ม | |
| ประสิทธิภาพเชิงกล | ชีวิตเครื่องกล | 10,000 ครั้ง |
| แรงล็อค | 200N | |
| ประสิทธิภาพด้านสิ่งแวดล้อม | การใช้งาน อุณหภูมิสิ่งแวดล้อม | -35～50℃ |
| อุณหภูมิในการทำงาน | -35～90℃ | |
| เกรดการป้องกัน | ปลั๊กและฝาครอบป้องกันฝุ่น: IP54;การรวมกันของปลั๊กและซ็อกเก็ต: IP55 | |
| สายระบายความร้อนด้วยของเหลว | สูงสุดความยาวสายเคเบิล | 5 ม |
| เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล | 28มม | |
| ข้อมูลจำเพาะของพาวเวอร์ไลน์ | 35 มม.² | |
| คูลลิ่งลูป | น้ำยาหล่อเย็น | น้ำมันหม้อแปลง 45 # (ไม่แข็งตัวต่ำกว่า -45 ℃) |
| เส้นผ่านศูนย์กลางภายนอก / ด้านในของท่อทางเข้าของของเหลว | Φ8/φ6 | |
| ลักษณะของลูป | มีชุดช่องจ่ายของเหลว DC+ และช่องจ่ายของเหลว DC- สร้างวงจรระบายความร้อน | |
| แหล่งระบายความร้อนด้วยของเหลว | ||
| พิกัดแรงดันไฟฟ้า | 220VAC | |
| กำลังไฟ | 550W | |
| ความกดดันจากการทำงาน | 10บาร์ | |
| อัตราการไหล | 8 ลิตร/นาที | |
| พลังของพัดลมระบายความร้อน | 90W | |
| เสียงรบกวน | ≤60เดซิเบล | |
| การทำงาน | การตรวจสอบความดันการทำงานของของเหลวหล่อเย็น, การตรวจสอบอัตราการไหลของของเหลวหล่อเย็น, การตรวจสอบอุณหภูมิของของเหลวหล่อเย็น;สัญญาณเตือนอุณหภูมิต่ำ, สัญญาณเตือนอุณหภูมิเกิน, สัญญาณเตือนการตัด, สัญญาณเตือนอุณหภูมิเกินของของเหลวหล่อเย็น | |
| ขนาด | 550มม.*200มม.*600มม | |
| อินเทอร์เฟซการสื่อสาร | RS485 | |
| การสื่อสาร | พื้นหลังการดำเนินงาน | คสช |
| วิธีการสื่อสาร | สามารถสื่อสาร/PLC (กำหนดเอง) | |
| อินเทอร์เฟซการสื่อสาร | อีเธอร์เน็ต, GPRS, 4G | |
| โปรโตคอลการสื่อสาร |
ISO15118/OCCP1.6 (มาตรฐานอเมริกัน) IEC 62196-3 (มาตรฐานยุโรป) |
|
| โปรโตคอลการชาร์จ | DIN70121 | |
| มาตรฐานปืนชาร์จ |
CCS Stype1 (มาตรฐานอเมริกา) CCS Stype2 (มาตรฐานยุโรป) |
|
| โหมดการชาร์จ | โหมดการชาร์จ IEC 61851 4 |
ข้อมูลบริษัท
Chengdu Xiangdao Technology Co., Ltd. เป็นบริษัทที่เชี่ยวชาญด้านโซลูชั่นโดยรวมของการพัฒนา การออกแบบ การขาย และการดำเนินงานของพลังงานใหม่ รวมถึงเสาชาร์จรถยนต์ไฟฟ้า สถานีชาร์จเร็ว ระบบผลิตไฟฟ้าจากเซลล์แสงอาทิตย์ ผลิตภัณฑ์ประยุกต์จากแสงอาทิตย์ ฯลฯ
เรามุ่งมั่นที่จะจัดหาโซลูชั่นครบวงจรสำหรับการประยุกต์ใช้เทคโนโลยีพลังงานใหม่ๆ
เรามี 5 สายผลิตภัณฑ์หลัก
1. กองชาร์จ DC: กองชาร์จ DC 30KW ~ 360KW
2. กองชาร์จ AC: กองชาร์จ AC 7KW / 11KW / 22KW / 42KW
3. ปืนชาร์จพกพา: ปืนชาร์จพกพา 3.5KW / 7KW
4. ส่วนประกอบการผลิตพลังงานแสงอาทิตย์: แผงโซลาร์เซลล์, ตัวควบคุม, อินเวอร์เตอร์, แบตเตอรี่เก็บพลังงาน ส่วนประกอบการผลิตไฟฟ้าครบชุด
5. แอพพลิเคชั่นพลังงานแสงอาทิตย์: แผงเซลล์แสงอาทิตย์, ไฟสีแดงพลังงานแสงอาทิตย์, เต็นท์พลังงานแสงอาทิตย์, ไฟถนนพลังงานแสงอาทิตย์, พลังงานแสงอาทิตย์.ระบบตรวจสอบ ฯลฯ
ในอนาคต เราจะยังคงให้ความสำคัญกับการประยุกต์ใช้เทคโนโลยีพลังงานใหม่ๆ ดำเนินการด้วยความซื่อสัตย์สุจริต และทำงานหนักเพื่อสร้างโลกสีเขียว
คำถามที่พบบ่อย
ถาม: เวลาในการจัดส่งของคุณนานแค่ไหน?
สำหรับการโพสต์การชาร์จโดยปกติจะใช้เวลา 3-10 วันหากไม่มีสต็อก เวลาในการผลิตจะถูกกำหนดตามปริมาณการสั่งซื้อแท่นชาร์จ DC กำลังสูงมักจะต้องปรับแต่งตามพารามิเตอร์ทางเทคนิคของลูกค้า
ถาม:ใช้เวลานานแค่ไหนในการปรับแต่งต้นแบบ?
สำหรับกองชาร์จ เวลาต้นแบบปกติคือ 7 วัน
สำหรับเสาชาร์จ DC เวลาต้นแบบปกติคือ 15 วัน
สำหรับสถานีชาร์จเร็วพลังงานสูง จำเป็นต้องมีพารามิเตอร์ทางเทคนิค
กำหนดก่อนการผลิตและเวลาต้นแบบโดยปกติคือ 30 วัน
ถาม:จะรับประกันบริการได้อย่างไร?
ผลิตภัณฑ์ของเราแบ่งออกเป็นสองประเภท: ครัวเรือนและเชิงพาณิชย์
สำหรับเครื่องชาร์จในบ้าน เราให้บริการที่เป็นมาตรฐาน: รับประกัน 1 ปี + คำแนะนำการติดตั้งและการใช้งานจากระยะไกล + วิดีโอแนะนำการติดตั้ง
สำหรับเครื่องชาร์จเชิงพาณิชย์ เราไม่เพียงแต่ให้บริการที่เป็นมาตรฐานสำหรับแท่นชาร์จเท่านั้น แต่ยังให้บริการเชื่อมต่อซอฟต์แวร์การชำระเงินสำหรับโอเปร่าอีกด้วย
บริษัทติ่ง.
ถาม: คุณจะรับประกันคุณภาพของผลิตภัณฑ์ของคุณได้อย่างไร?
ผลิตภัณฑ์โพสต์การชาร์จที่เราขายผ่านการรับรอง GB ในประเทศจีนและการรับรอง CE ในสหภาพยุโรปสำหรับประเทศอื่น ๆ การรับรองที่เกี่ยวข้องคือ
กำลังดำเนินการ.
ถาม: คุณจะรับประกันคุณภาพของผลิตภัณฑ์ของคุณได้อย่างไร?
ผลิตภัณฑ์โพสต์การชาร์จที่เราขายผ่านการรับรอง GB ในประเทศจีนและการรับรอง CE ในสหภาพยุโรปสำหรับประเทศอื่น ๆ การรับรองที่เกี่ยวข้องคือ
กำลังดำเนินการ.
บันทึก:
1- รองรับ OEM
2-ต้องการใด ๆ โปรดติดต่อเราเพื่อพูดคุยเกี่ยวกับรายละเอียด
3-เราจะตอบกลับคุณสำหรับคำถามของคุณใน 24 ชั่วโมง
4-หากคุณมีคำถามใด ๆ เกี่ยวกับเครื่องชาร์จ โปรดติดต่อเรา
5-ข้อมูลข้างต้นสำหรับการอ้างอิงเท่านั้น ราคาสุดท้ายตัดสินโดยเครื่องชาร์จ KW โปรดติดต่อเราเพื่อรับใบเสนอราคาที่ถูกต้อง
